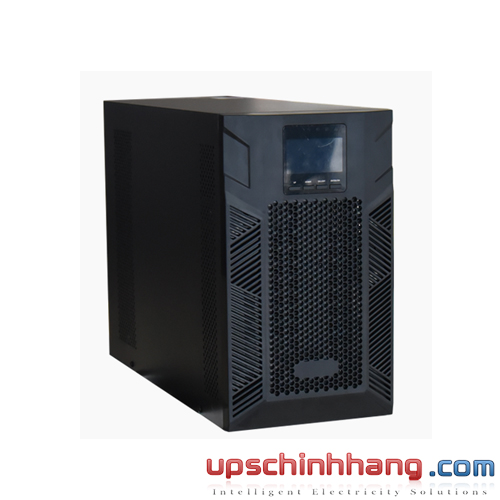

UPS KSTAR UDC9102S 2KVA ONLINE TOWER

MODEL

UDC9102S

Dung lượng (VA/Watt)

2000VA/1800W

Số pha

01 pha với dây nối đất

NGÕ VÀO

Điện áp danh định

200/208/220/230/240Vac

Ngưỡng điện áp vận hành

Giá trị điện áp mà nếu thấp hơn sẽ chuyển sang chế độ Bypass

160Vac±5% @100%~80%load
140Vac±5% @80%~70%load
120Vac±5%@70%~60%load
110Vac±5%@60%~0%load (Ambient temp. <35℃)

Điện áp ngưỡng thấp để khôi phục về trạng thái Inverter từ trạng thái Bypass

175Vac±5% @100%~80%load
155Vac±5% @80%~70%load
135Vac±5% @70%~60%load
125Vac±5% @60%~0%load (Ambient temp. <35℃)

Giá trị điện áp mà nếu cao hơn sẽ chuyển sang chế độ Bypass

300Vac±5%

Điện áp ngưỡng cap để khôi phục về trạng thái Inverter từ trạng thái Bypass

290Vac±5%

Ngưỡng điện áp ngõ vào

55~150Vac or 110~300Vac @ 60% load, 80~145Vac or 160~300Vac @ 100% load

Ngưỡng tần số vận hành

40~70Hz

Hệ số công suất

0.99

Tương thích máy phát điện

Có

NGÕ RA

Điện áp ngõ ra

200/208/220/230/240Vac

Hệ số công suất

0.9

Độ biến thiên điện áp

±1%

Tần số

Chế độ điện lưới (Ngưỡng đồng bộ)

47~53Hz hoặc 57~63Hz

Chế độ Ắc quy

(50/60±0.1) Hz

Hệ số nén

3:1

Độ méo hài (THDv)

≤3% THD (Tải tuyến tính)

≤6% THD (Tải phi tuyến)

Dạng sóng

Sóng sin chuẩn

Thời gian chuyển mạch

AC Mode <-> Battery Mode

0ms

Inverter <-> Bypass

4ms

HIỆU SUẤT

Chế độ AC

92%

Chế độ Battery

87%

ẮC QUY

Loại ắc quy

12V9Ah

Số lượng

4

Thời gian sạc lại

4 giờ đạt 90% dung lượng

Điện áp sạc

54.7Vdc±1%

Dòng sạc cực đại

1A

ĐẶC TÍNH HỆ THỐNG

Line mode Battery
mode

Ambient temp.
<35℃

05%~110%: UPS shuts down after 10 minutes at battery mode or transfer to bypass
when the utility is normal 110%~130%: UPS shuts down after
1minute at battery mode or transfer to bypass when the utility
is normal >130%: UPS shuts down after 3 seconds at battery mode
or transfer to bypass when the utility is normal

35℃

105%~110%: UPS tắt sau 1 phút ở chế độ battery mode hoặc chuyển sang chế độ bypass khi điện lưới bình thường.
>110%: UPS tắt sau 3 giây ở chế độ battery mode hoặc chuyển sang chế độ bypass khi điện lưới bình thường.

Ngắn mạch

Bảo vệ toàn bộ hệ thống

Quá nhiệt

Line mode: Nhiệt sang chế độ Bypass; Backup mode: Shutdown UPS ngay

Ắc quy yếu

Báo động và tắt

EPO (tuỳ chọn)

Tắt UPS ngay

Kiểu báo động nghe và nhìn

Mất điện lưới, ắc quy yếu, quá tải, hệ thống lỗi

Cổng giao tiếp thông tin

USB (hoặc RS232), SNMP card (tuỳ chọn), Relay card (tuỳ chọn)

THÔNG SỐ VẬT LÝ

Kích thước W×H×D (mm)

144×209×399

Khối lượng (kg)

17

MÔI TRƯỜNG

Nhiệt độ vận hành

0~40℃

Nhiệt độ bảo quản

-25℃～55℃

Ngưỡng độ ẩm

20~90% RH @ 0~40℃ (Không ngưng tụ)

Độ cao

<1500m

Độ ồn

< 50dBA @ 1 Meter

TIÊU CHUẨN SẢN XUẤT

An toàn

IEC/EN62040-1, IEC/EN60950-1

EMC

IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8
